磁環形編碼器的抗干擾設計：如何應對強磁場、油污與振動挑戰？
更新時間：2026-01-28 瀏覽次數：11
磁環編碼器因其堅固的結構和良好的環境適應性，在工業自動化、機器人、新能源汽車等領域應用廣泛。然而，復雜工業環境中的強磁場、油污粉塵以及機械振動，對其穩定性和精度構成了嚴峻挑戰。
一、磁環編碼器的三大干擾源與核心設計原則
磁環編碼器面臨的干擾主要來自三個方面：
1、強磁場干擾：例如在核磁共振設備、大型電解爐等場景中，外部強磁場會干擾傳感器對磁環信號的正常讀取。
2、污染物侵入：油污、粉塵（尤其是鐵質粉塵）若附著于磁環表面，會直接導致磁場信號失真或衰減。
3、機械振動與沖擊：振動可能引起磁環與感應芯片之間相對位置的微變，或導致固定結構松動，產生誤差。

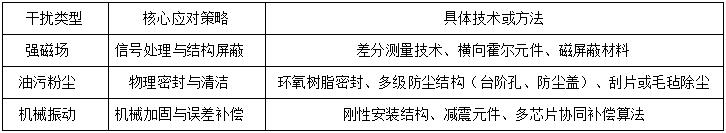

應對這些挑戰的核心設計原則是預防、隔離與補償。具體策略如下表所示：
二、深入抗干擾技術細節
1、應對強磁場干擾
磁編碼器并非天生懼怕強磁場。通過以下技術，高品質磁編碼器可以實現優異的抗干擾能力：
- 差分測量技術：這是最關鍵的技術之一。傳感器使用成對的磁敏元件（如霍爾元件），它們以差分模式工作。外部均勻的強磁場（“本底磁場”）會對兩個元件產生幾乎相同的影響，在差分計算時被抵消。而磁環本身產生的、隨角度變化的梯度磁場，則能被有效檢測出來。這好比是“去除背景，保留特征”。
- 傳感器選型與布局：橫向霍爾元件只對與芯片表面垂直的磁場分量敏感，對平面內的磁場不敏感，這自然過濾掉一部分干擾。此外，如多維科技的方案所示，采用4顆TMR（隧道磁阻）線性芯片圍繞磁環90度布置，不僅能通過協同補償抑制軸向和徑向抖動誤差，也能提升對外界磁干擾的共模抑制能力。
- 磁性屏蔽：在遭遇很強磁場（如核磁共振設備旁的3T磁場）時，可在編碼器外部或關鍵部件周圍使用鐵磁性金屬（如坡莫合金）進行屏蔽，為內部磁場提供一個低磁阻的旁路路徑，從而保護內部傳感器。
2、應對油污與粉塵
密封和清潔是保證磁環編碼器在惡劣環境下長期穩定運行的根本。
- 磁環本體密封：將磁環嵌入鋁盤的同心環槽中，并在槽口灌注環氧樹脂等保護層，可以將磁環與外界隔離，實現無摩擦、免污染的長久保護。
- 整體結構防護：采用多級防塵設計是高效方案。例如，一種安裝結構采用三級密封：第一級是端蓋上的臺階孔，在保證旋轉的同時阻擋較大顆粒；第二級是外部的防塵蓋，阻擋大部分灰塵和油污；第三級是可更換的毛氈或金屬刮片除塵件，持續清潔編碼器外壁。這種設計將編碼器的防護等級提升至IP68，使其能耐受油污環境。
- 主動清潔設計：一些編碼器在讀數頭底座兩側安裝金屬刮片，與磁環表面保持微小間隙。當磁環旋轉時，刮片可刮除附著的油污和屑渣，且金屬材質壽命長，無需維護。
3、應對機械振動
振動主要影響安裝精度和信號穩定性，需要通過機械和軟件手段共同解決。
- 機械安裝優化：確保編碼器，特別是磁環，與轉軸嚴格同心至關重要。安裝偏心是導致周期性誤差和信號不穩定的主要原因。采用高精度聯軸器并仔細校正同軸度是基礎。此外，模塊化的L形安裝板設計提高了安裝的靈活性和穩固性，便于在不同朝向和結構下實現可靠固定。
- 信號補償技術：機械振動難以避免，但可以通過信號處理進行補償。例如，前述的多芯片方案，當磁環因振動發生軸向或徑向偏移時，4顆TMR芯片的輸出信號會發生變化，但通過MDT3259等調理芯片的算法，可以實時補償這些誤差，將絕對角度精度保持在±0.1°以內。
- 電子濾波：在電路和軟件層面，采用光電耦合器隔離信號，或為編碼器配置差分信號輸出，可以顯著增強抗共模干擾的能力。在軟件中實施數字濾波算法（如滑動平均濾波、卡爾曼濾波），能有效平滑因振動引起的信號抖動。
三、如何選擇高品質的磁環編碼器
面對復雜工況，選擇一款真正可靠的磁環編碼器需要關注以下幾點：
1、詢問技術細節：主動向供應商了解其產品是否采用真絕對值（機械齒輪箱多圈而非電池/韋根發電記憶）、是否具備差分測量能力，以及有無第三方EMC（電磁兼容性）認證報告（如IEC 61000-4-8工頻磁場抗擾度測試）。
2、考察防護設計：關注編碼器的防護等級（IP代碼），并詳細了解其磁環的密封方式和整體外殼的防塵防水設計。
3、驗證廠商實力：優先選擇那些擁有多年行業經驗、具備ISO9001等質量管理體系認證，并能提供大量實際應用案例的廠家。長期的質量管控是產品可靠性的重要保障。
通過創新的磁路設計、嚴謹的結構密封、堅固的機械固定和智能的信號補償算法，現代磁環編碼器已經能夠從容應對各種嚴苛工業環境的挑戰。
